三亞市體育中心為亞沙會主要比賽場地，位于海南省三亞市吉陽區抱坡路，占地面積445畝，總建筑面積33萬㎡，主要建設1個4萬座的體育場、1個1萬座的體育館和1個3,000座的游泳館，配套建設公共服務建筑、地下停車場及設備（詞條“設備”由行業大百科提供）房、熱身練習場、全民健身廣場、全民健身公園等。
堅朗五金自本項目設計之初，便積極參與建筑方案選型、結構參數設計、張拉施工、模擬分析、節點深化設計等全鏈條工程配合，成功將堅宜佳密封索、galfan拉索、門窗五金、室內精裝五金等產品運用到該場館的建設中，展現出堅朗技術與產品的集成優勢。
結構體系

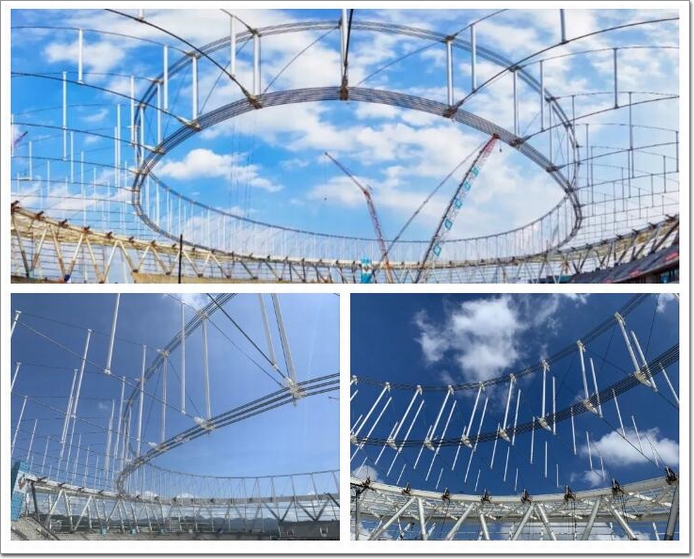

體育中心采用雙層輪輻式索桁架結構，索結構整體呈橢圓形，平面投影短軸224米、長軸261.8米;中心開口短軸134米，長軸171.8米。索結構由上環索、下環索、104根交叉索以及52榀徑向索桁架組成。環向索與徑向索均采用高釩密閉索，索截面最大直徑120mm;內環交叉索采用波形錨CFRP平行板索。
拉索結構體系
目前，體育場項目索桁架結構全部采用了國產Galfan密閉索，最大直徑達120mm，是國內綜合性體育場建設中使用的最大直徑;施工使用的G10MnMoV6-3+QT2鑄鋼索夾，也是國內首次運用到建筑當中。上下環索間的交叉索采用碳纖維（詞條“碳纖維”由行業大百科提供）索，該碳纖維拉索抗拉強度達到300t，設計長度19m，直徑小、破斷力大，能有效降低索體重量，在國內也是首次應用于體育場館建筑中。
碳纖維拉索
節點設計
體育場項目索結構采用雙層輪輻式索桁架結構體系。該體系是由一道上拉環、一道下拉環、一道壓環梁、52組內環交叉索及沿環向布置的52榀徑向索桁架組成。作為國內創新型的索膜結構，節點設計是保障體系安全的重要環節，因此對索結構進行整體建模分析，并對關鍵節點進行優化設計，從而滿足設計要求。
整體建模
環索節點
選用雙層輪輻式索桁架結構體系，會造成環索受力時的不平衡力大，因此在設計節點時，要考慮留有足夠的環索夾索槽的夾持長度。經與設計院多次溝通，最終確定索夾寬度尺寸600mm，從而降低索夾重量，減少屋面自重荷載。此外，在中間位置采取“掏處理”，使得設計更加合理美觀。
下環索夾
上環索夾
徑向索夾設計了制動凸塊，提高索結構索夾節點抗滑移能力的節點構造。制索夾蓋板插入索夾本體的抗剪制動凸塊。
徑向索夾
在內拉環平面內增加內環碳纖維交叉索，使上環索、下環環、環索撐桿和內環交叉索形成豎向桁架。該桁架具備較強豎向剛度，可提高屋蓋抵抗豎向不均勻荷載的能力。工程實踐表明，通過增加內環交叉索，結構整體剛度明顯提高，動力響應顯著降低。
交叉穩定節點
三亞市體育中心項目建設完成之后，是整個海南省最大的體育賽事場館，將以體育產業、體育健身、生態體育為一體，為整個三亞市提高新的品味、新的城市服務，助推整個三亞城市發展。唯有專業才能創造獨特價值，投機沒有未來。堅朗五金始終以先進的產品技術、集成化的產品組合、專業化的服務模式，助力城市高質量發展，為建設國家體育事業貢獻力量。
