262米杏林灣中心！三局裝飾用11萬平米幕墻裝嵌“島外”第一高樓

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　杏林灣商務營運中心位于廈門集美創新城區，坐擁杏林灣至尊灣景資源和世界上最大的水上園博園，屬于地標性的CBD綜合體，是海西地區第一個園林式綠色生態商務中心。項目總占地面積12萬平方米，地上總建筑面積77萬平方米，總投資50億元。

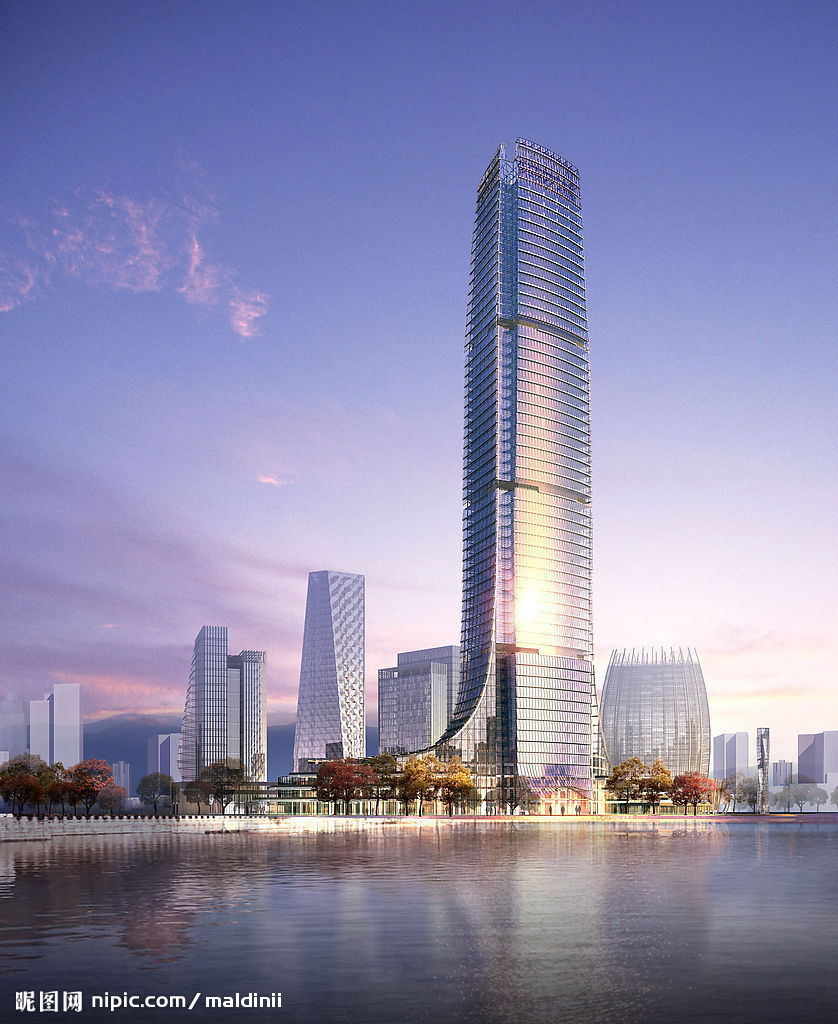

杏林灣商務營運中心整體效果圖

　　該項目共有12棟建筑，包括超高層甲級寫字樓、超高層公寓、獨棟商業大賣場等。其中，最具標志性的建筑為12號樓，該樓總建筑面積約16萬平方米，項目分為地上58層，地下3層，總高度262米，其中1至4層為商業，5~53 層為辦公、54層為觀光大廳，12號樓是整個集美新城的地標性建筑。

杏林灣商務營運中心整體效果圖

　　杏林灣營運中心12號樓整座建筑立面外型似高塔聳入云霄，裙樓部分像貝殼包裹璀璨的珍珠閃閃發光，由頂部俯瞰整座建筑輪廓似八卦外形且層層伸縮變化，仿佛有“易有太極，是生兩儀，兩儀生四象，四象生八卦”易經的深奧。整座建筑把現代商業氣息和傳統文化緊緊的融合在一起，即展示現代時尚又不失古典文化內涵，使之具有了標新立異的地標建筑風格。此外本建筑還采用很多高科技的現代化設計，創造出臨水高樓鱗次櫛比的繁榮氛圍，將成為未來廈門島外的CBD地標性建筑和特色城市景觀。

杏林灣商務營運中心整體效果圖

　　整個杏林灣的建筑風格以簡約為主，現代感十足的建筑線條，與傳統復古的嘉庚建筑群形成鮮明對比。該項目造型獨特，結構復雜，整座建筑輪廓層層伸縮變化，塔樓呈螺旋扭轉上升之勢，幕墻收口、空間變化繁多，僅塔樓就有300多個不同角度，空間定位及測量放線多，設計難度大。整個幕墻工程結構復雜，工程量巨大，涉及的幕墻系統多達18種，其中有上懸挑式鋼牛腿支撐系統、普通立柱構件式玻璃幕墻系統、穿鋼芯立柱構件式玻璃幕墻系統、普通單元式玻璃幕墻系統、穿鋼芯單元式玻璃幕墻系統、普通鋁單板幕墻系統、層間鋁單板幕墻系統、架空保溫鋁單板幕墻系統、普通防雨百葉幕墻系統、單元式防雨百葉幕墻系統、玻璃欄板幕墻系統、不銹鋼欄桿系統、不銹鋼排水槽幕墻系統、點式櫥窗玻璃幕墻系統、鋁合金格柵系統、采光天棚玻璃幕墻系統、地彈門系統、電動排煙窗系統、水晶旋轉門系統。

杏林灣商務營運中心12號樓工程圖

　　本幕墻工程由中建三局裝飾有限公司全程建設，幕墻用玻璃由信義玻璃提拱，五金部分由則選擇了堅朗。因而，憑借其工程體量大、設計手法新穎、施工難度大等特性，該工程順利入圍了第12屆中國幕墻網ALSurvey“我最喜愛幕墻工程”評選活動。

杏林灣商務營運中心11號樓實景圖

　　12號樓外皮由玻璃幕墻和鋁板幕墻各占50%進行打造，從側面看與裙樓無縫連接形成獨特尾翼。該項目幕墻面積約11萬平方米,總造價1.44億，幕墻形式包括單元體幕墻和鋁板幕墻，由16層開始，共43層。單元板塊有4537個，面積約為25000平方米 ，鋁單板面積約為15000平方米，主要分布于層間凹槽位置，每層幕墻上部采用懸挑式和伸臂式鋼牛腿支撐體系，每個分格位置的懸挑長度不同(平均長度1.5米)，此種幕墻支撐體系在這么大的工程量上使用國內少有。裙樓4區負一層至六層球形體玻璃幕墻在外觀上為不規則寶石狀，每個折射面由4塊三角形玻璃組成一個大三角形的面，各折射面在水平及垂直方向都是無規律折線(陽角、陰角)過渡，幕墻主要是構件式幕墻和鋁板幕墻，構件式幕墻面積約為17000平方米，鋁單板面積約為16000平方米。

杏林灣商務營運中心整體效果圖

杏林灣營運中心12號樓

工程名稱：杏林灣營運中心12號樓建設幕墻工程。項目總建筑面積15.93萬平米，幕墻面積約11萬平米，地下3層，地上58層，建筑標高262米。建設地點：廈門市集美區杏林灣營運中心區內。建設單位：廈門市杏

查看詳細資料

欲了解本文中提到的"杏林灣營運中心12號樓"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　項目裙樓位置為構件式玻璃幕墻，幕墻系統見光位采用(8+1.52PVB+8)+12A+10中空夾膠鋼化Low-e玻璃，層間采用6+1.14PVB+6夾膠鋼化玻璃。依據風洞試驗報告在立面上劃分低風壓區及高風區,相應的節點處理，分成低風壓區及高風區兩種系統，在充分保證結構安全及幕墻基本性能的前提下，控制工程成本。

杏林灣商務營運中心12號樓實景圖

　　其次主入口球體幕墻玻璃板塊都是等腰三角形，等腰三角形底邊邊長約3000mm,三角形高度約2700mm。玻璃配置為(8+1.52PVB+8)+12A+8中空夾膠鋼化Low-e玻璃，主龍骨（詞條“主龍骨”由行業大百科提供）采用200×100×10mm鋼方管(氟碳噴涂);次龍骨100×100×5mm鋼方管(氟碳噴涂（詞條“噴涂”由行業大百科提供）)，塔樓標準層高度為4.3米，采用單元式幕墻，幕墻橫向為明框形式，豎向為明隱結合形式。單元式幕墻見光位玻璃(低風壓區)：(8+1.52PVB+8)半鋼化夾膠+12A+10中空鋼化Low-e玻璃，見光位玻璃(高風壓區)(8+1.52PVB+8)半鋼化夾膠+12A+12中空鋼化Low-e玻璃，凹槽位置采用3mm厚鋁單板(外表面氟碳噴涂處理)，層間梁位玻璃采用6+1.14PVB+6mm厚鋼化夾膠玻璃。

杏林灣商務營運中心12號樓實景圖

　　超高層建筑幕墻（詞條“超高層建筑幕墻”由行業大百科提供）施工是一項技術含量高、安全風險大的工作, 只有掌握整個施工過程中的要點, 精心策劃, 科學管理, 嚴抓質量安全關, 有效采用計算機模擬、專業的測量和監測，才能完成用戶滿意的精品工程。目前，該項目已經全部竣工，這里將形成集總部辦公、商貿、研發結算中心、銷售展示中心、軟件動漫為一體的多功能綜合性商務營運中心。
