水平方向，水平力風、地震荷載作用線相對螺栓中心有的偏心，形成逆時針扭矩T
1=q*e
1
豎向，豎向力幕墻構件自重作用線相對螺栓中心也有偏心;
面板重力作用線相對螺栓中心有e
G1的偏心，形成逆時針扭矩爪;
橫梁重力作用線相對螺栓中心有。二的偏心，形成逆時針扭矩T
2。
由于水平力和豎向力相對螺栓都形成逆時針扭矩，因此T
1、T
2、T
3可疊加為T= T
1+T
2+T
3。
相應的螺栓產生一對大小相等，作用方向相反的抵抗力V
T(見圖2)，由力距平衡〔相對螺栓中心)得:
V
Txc=T
得V
T=T/c
單個螺栓受力:
水平方向:V
w
豎向:V
G+V
T
總剪力:V=[V
2W+（V
G+V
T）
2]
1/2
螺栓
剪應力:T=V/(π
20/4/
Nv)
式中:D
o為螺栓公稱直徑;
N
v為
剪切面數:2;
(二)螺栓抗拉計算

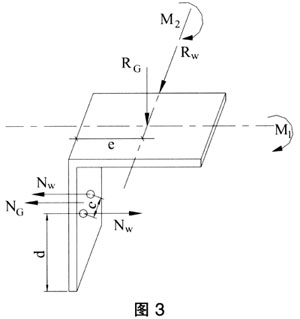

螺栓所受彎矩簡圖見圖3。
圖中:
R
G為幕墻(面板和橫梁)自重，大小為R
G1 +R
G2;
R
W為風、地震荷載;
e為角碼中心到角碼邊緣的距離。
螺栓受水平作用力下產生的彎距:M
1=R
Wxe，相應的螺栓產生一對大小相等、作用方向相反的抵抗力N
W。
由力距(相對螺栓中心)平衡得:
N
Wxc=M
1
得N
W=M
1/C
e為角碼中心到角碼邊緣的距離;
d為螺栓中心到角碼邊緣的距離。
以角碼底邊線為基線，豎向作用力下產生的彎距:M
2=R
Wxe;
相應螺栓產生力N
G;
由力矩(相對角碼底邊線)平衡得:
N
Gxd=M
2 N
G=M
2/d
單個螺栓受力為N
G/2
螺栓拉
應力:
σ=(N
W+N
G/2)/(π
20/4)
螺栓
強度校核依據:
[(τ/[τ])
2+(σ/[σ])
2]
1/2<1
式中:[τ]為螺栓允許
抗剪強度;
[σ]為螺栓允許
抗拉強度。
