2．隱框幕墻
中空玻璃的設計和選用存在問題
采用
中空玻璃是解決幕墻
隔熱問題的有效方案，但由于設計人員的誤解，往往將靠近室內的一片設計成普通
浮法玻璃，且厚度比外片薄1~3mm，達到降低幕墻成本的目的。但我中心的試驗發(fā)現(xiàn)，這種設計存在一定的問題，經(jīng)常內片發(fā)生
爆裂，達不到預期的效果。建議在工程中盡量選用雙鋼化的中空玻璃，且雙片玻璃厚度差控制在為2mm之內。
在北京的某個幕墻工程，采用8T+12A+6F外片鋼化內片普通
浮法玻璃的隱框中空幕墻，工程還沒有交工，已有250多片玻璃發(fā)生炸裂，嚴重危機使用者的安全。初步分析認為內外溫差、安裝誤差和中空玻璃副框設計的失誤是造成玻璃炸裂的主要原因。其
節(jié)點圖原理見圖2，在圖2中由于副框的粘接位置不當，
玻璃板塊所受的
風荷載和溫差
應力需要通過內片玻璃傳遞給幕墻框架，不能向圖3那樣直接傳遞給框架。使已經(jīng)變薄、
強度降低的內片玻璃不堪重負，出現(xiàn)嚴重的炸裂現(xiàn)象。

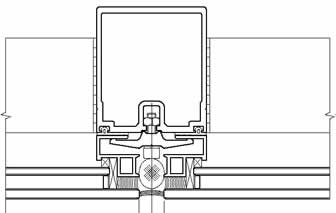

圖2 北京某工程節(jié)點示意圖

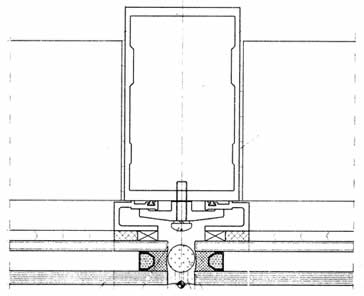

圖3 隱框幕墻節(jié)點示意圖
3．玻璃自爆的控制
玻璃自爆是目前門窗和幕墻行業(yè)需要解決的問題。我國現(xiàn)行規(guī)范JGJ102和JGJ3035對玻璃的引爆處理沒有作出明確的規(guī)定，致使許多工程業(yè)主和幕墻設計人員忽視對玻璃設計、選用和加工質量的要求，致使許多工程的鋼化玻璃自爆現(xiàn)象相當嚴重。新近執(zhí)行的GB/T50210-2001對幕墻玻璃的引爆處理提出明確的要求，8mm以下的鋼化玻璃須進行引爆處理，并且對玻璃加工提出要求，希望引起足夠的重視。
4．無防噪音設計
幕墻因熱脹冷縮和風力等原因，會在金屬件之間產(chǎn)生摩擦噪音。而這種噪音與相對高檔的幕墻建筑很不協(xié)調。國內企業(yè)為了降低幕墻系統(tǒng)的價格，基本上不考慮防噪音設計，因此幕墻工程產(chǎn)生噪音的現(xiàn)象比較嚴重。
5．不可拆卸性設計
目前我國通行的幕墻體系均在外部進行安裝施工，幕墻的可拆卸問題被忽視，以至幕墻整體完工后，進行局部更換變得相當困難，尤其是石材幕墻和單元式幕墻，這種現(xiàn)象比較嚴重。希望設計者充分考慮幕墻的可拆性，降低幕墻的運行和維護費用。在歐洲考察時，看到某企業(yè)的辦公樓石材幕墻可模擬一年四季的變化進行面材更換，足以說明幕墻的可拆性并不困難，而且非常必要。
上一頁1234下一頁
