【中國幕墻網】雙層玻璃幕墻在上個世紀80 年代就已經在歐美一些國家開始用于辦公建筑，90年代在歐洲出現了大量的采用雙層玻璃幕墻的高層建筑。然而在我國這項技術才剛剛起步，只在極少的幾個大城市中的高層辦公樓采用了雙層玻璃幕墻。一些人認為這將是本世紀生態高層建筑中的一個重要組成構件,因為它從采光、通風、隔聲等方面有較好的表現，給室內帶來舒適的環境，同時節約能源，從整個建筑周期來看節約總成本。也有一些人持懷疑態度。但是雙層玻璃幕墻可以解決高層建筑室內的自然通風,這一點在很多國外建筑中已經得到了證實。
雙層玻璃幕墻是一種外墻構造，雖然它的表現形式很多，但是它的本質上通常包括外層玻璃、通風的空氣間層和內層玻璃。遮陽裝置設置在通風的空氣間層之中。空氣間層的寬度范圍為100～2 000mm。除了玻璃的分層和遮陽設施的布置之外，雙層玻璃幕墻主要以空氣間層中氣流狀況為特征，換句話說，就是氣流的驅動力和空氣間層中通風的方向。空氣間層中氣流的通風驅動力可分為: 機械通風、自然通風、混合通風。而每個雙層玻璃幕墻只有一種通風驅動力。因此按照空氣間層中通風驅動力的不同，雙層玻璃幕墻也可以分為3 種類型: ( 1) 氣候式外墻——機械通風；( 2) 自然通風外墻—— 自然通風；( 3) 交互式外墻—— 混合通風( 機械通風+自然通風) 。
1 氣候式外墻

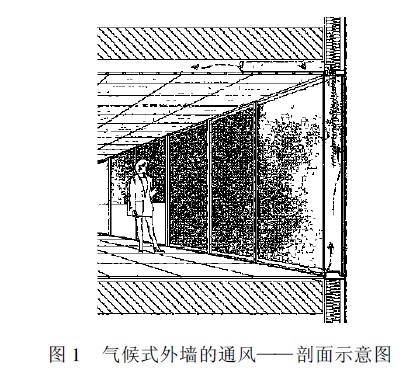

氣候式外墻又稱為“主動式外墻(Activewall) ”是典型的機械通風雙層玻璃幕墻。通常在空氣間層的外側采用夾層保溫玻璃，內側采用單層平板玻璃。自動的遮陽設施可以安裝在空氣間層中。空氣間層的通風完全是以機械通風的方式實現的。
室內廢氣常常經過內層玻璃底部的縫隙進入空氣間層，在內置式風扇的驅動下，回流至通風系統。在有陽光的時候，遮陽設施( 百葉) 吸收來自太陽輻射的能量，通過在空氣間層中的通風將熱量帶走。當氣候式外墻與建筑暖通系統整合時，冬季遮陽設施( 百葉) 吸收的熱量可以通過間層中的通風送至暖通系統。熱量被暖通系統回收后又可以用于預熱室內供風，給室內提供溫暖舒適的環境。
在采暖期間或太陽光較少的時候，由于室內空氣進入空氣間層中的緣故，內層玻璃的表面溫度總是保持在接近室溫的狀況下，致使在雙層玻璃幕墻的室內一側、建筑周邊區域內使用者仍然有舒適的感覺。這種系統由于室內熱空氣進入空氣間層，可以減少外墻的傳熱損失，因此外層玻璃可以采用的透明的夾層玻璃，更好的利用天然采光，直接節省人工照明的能源，由于減少人工照明而降低了制冷負荷。這種類型的雙層玻璃幕墻推薦用于寒冷氣候中。例如在比利時的布魯塞爾旁邊Drogenbos，當?shù)貧夂蚝洌昶骄鶞囟葹?.9℃，一月最低溫度為- 0.2℃。該地于2001年建成的UCB辦公大樓就是部分采用了這種幕墻，冬季利用回收空氣間層中廢氣的熱量來預熱新風(23～24℃) ，而沒有再采用其它采暖設施。
2 自然通風外墻
自然通風外墻又稱為“被動式外墻”。雙層玻璃幕墻的外層常常采用單層玻璃，內層采用夾層玻璃。空氣間層中的通風是利用室外空氣，通過自然通風的方式實現的。這是由于自然通風要利用風壓作用和室外與空氣間層內部的溫差、外層表皮上的通風口等來形成熱壓作用( 煙囪效應) ，實現通風。
室外與空氣間層內部有較大溫差時，新鮮的室外空氣通過外層玻璃下方的進風口進入空氣間層。在空氣間層中空氣受陽光影響變熱、上升，通過外層玻璃上方的排氣口排出至室外，或通過內層玻璃上的通風口進入室內。空氣間層內外溫差越大，這種系統的通風效果越好。因此，利用煙囪效應進行自然通風的雙層玻璃幕墻不適合用于炎熱氣候中。自然通風外墻還可以在高層建筑中采用。由于高層建筑受風荷載影響較大，雙層幕墻的室內外兩側有較大的風壓差。當外層玻璃與內層玻璃都開有通風口或窗時，室外空氣將通過空氣間層流入室內。但此時為了避免進入室內的空氣氣流速度過大，常常在外層玻璃的通風口處設置由中心計算機控制的可以機械調節的通風柵格以調整進風的氣流速度。
在城市環境中，自然通風的采用可能要受到交通噪聲和空氣污染的影響，噪聲可能會傳至室內，室外的空氣污染可能會降低室內的空氣質量，這樣的室內環境并不令人感到舒適。因此，自然通風外墻更適合用于氣候溫和的郊區，在那里室外空氣通過空氣間層進入室內，可以創造令人滿意的室內環境。
3 交互式外墻
交互式外墻也是雙層玻璃幕墻的一種，其外層常采用夾層玻璃，內層常采用單層平板玻璃。空氣間層中的通風可以來自室內空氣，也可以來自室外空氣。關鍵的是經過空氣間層的通風是以自然通風為主，以機械通風為輔，在空氣間層中設置微型風扇。
交互式外墻的通風原理很像是自然通風外墻,但最大的不同之處在于其通風是輔助以機械通風的。這意味著該系統不僅僅只依賴煙囪效應和風壓作用，還可以在室內外溫差不大的炎熱氣候中正常運行。因此，這種雙層玻璃幕墻是有高制冷負荷的炎熱氣候，或當制冷負荷是主要關注因素的情況下，理想的通風外墻。除了可以利用太陽能熱量的優點之外，該系統即使是在高層建筑中也能夠利用可開啟的窗進行自然通風。
以上3種雙層玻璃幕墻由于通風的驅動力不同，適用范圍也不相同。從保溫的角度來看,3種幕墻的保溫能力最好的是氣候式外墻，但這并不能說明氣候式外墻帶來的室內熱舒適最好。實際上,氣候式外墻和交互式外墻中，如果室內空氣可以進入空氣間層，作為空氣間層的氣流源，那么空氣間層中的溫度將與室溫相接近，內層玻璃的溫度也將與室溫相接近，在這種情況下建筑使用者才有良好的舒適感。【完】
